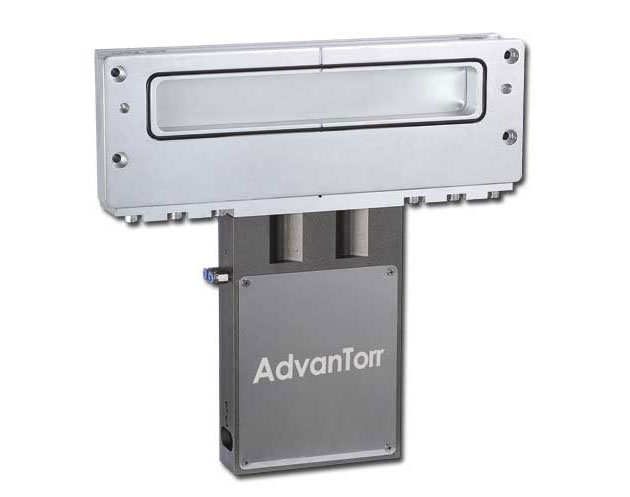

真空传输闸板阀

2016-4-27

　　真空传输闸板阀用来当作闸板连接两个密封腔体。可以传输物品。

　　传输闸板阀式设计单轴作动，无尘且无震。

　　特殊自锁动归位装置可以确保产品再临时状况时，可以自行密封在关闭位置。

　　产品寿命高达100万次。容易安装维护，没有多余的装置，也不用重新定位装置。

　　Transfer Slit Valves, Aluminum

Catalog PN	Open Size	Figure	A	B	C	D	E	F	G	H	I	J	K	L
TSV-32X222-AL	32x222	1	340	162	300	222	61	112	222	32	180	429	267	50
TSV-46X236-AL	46x336	2	340	162	300	305	80	112	236	46	180	429	267	50
TSV-50X336-AL	50x336	2	440	162	400	405	81	112	336	50	180	429	267	60
TSV-70X500-AL	70x500	3	610	259	540	586	104	127	500	70	460	594	335	80

　　Transfer Slit Valves, SUS304

Catalog PN	Open Size	Figure	A	B	C	D	E	F	G	H	I	J	K	L
TSV-32X222-04	32x222	1	340	162	300	222	61	112	222	32	180	429	267	50
TSV-46X236-04	46x336	2	340	162	300	305	80	112	236	46	180	429	267	50
TSV-50X336-04	50x336	2	440	162	400	405	81	112	336	50	180	429	267	60
TSV-70X500-04	70x500	3	610	259	540	586	104	127	500	70	460	594	335	80

　　Transfer Slit Valves, UHV, SUS304

Catalog PN	Open Size	Figure	A	B	C	D	E	F	G	H	I	J	K	L
TSV-UHV-32X222-04	32x222	1	340	162	300	222	61	112	222	32	180	429	267	50
TSV-UHV-46X236-04	46x336	2	340	162	300	305	80	112	236	46	180	429	267	50
